Marque |
Modèle |
Année |
Spécifications |
Particularités |
Photo |
| C.E.L. |
? |
193? |

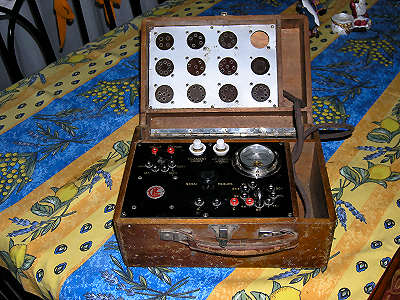

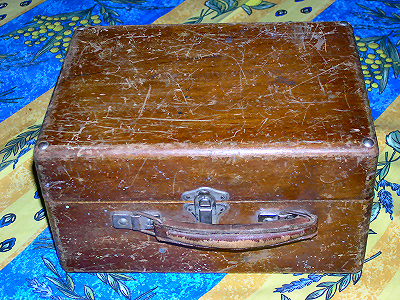

Lampemètre pour mesure en fonction diode.
Teste les tubes électronique à culot:
- Américain 4, 5, 6 et 7 broches.
- Transcontinental.
- Européen 5 broches.
- Allemand 7 broches.
Je ne connais pas les autres, si vous les connaissez,
contactez-moi. |
Manque 1 support, probablement le modèle européen
à 4 broches. |
 |
| Compagnie
Générale de Métrologie, dénommée ensuite "Metrix" |
470B |
195? |

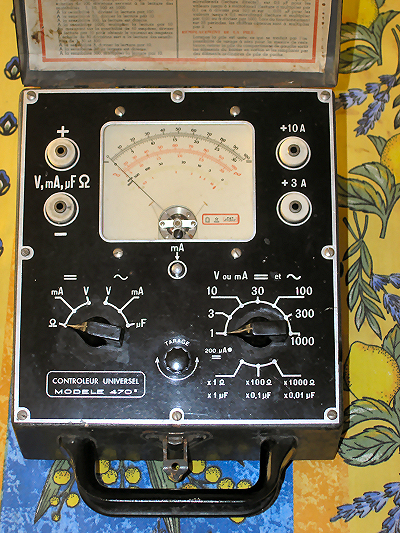

Multimètre analogique.
Fonctions :
- Voltmètre continu/alternatif.
- Milliampèremètre.
- Ampèremètre.
- Capacimètre.
- Ohmmètre.
Calibres :
- 1 3 10 30 100 300 1000 pour le voltmètre et le
milliampèremètre.
- x1 x100 x1000 pour l'ohmmètre.
- x1 x0,1 x0,01 pour le capacimètre.
Pour courant continu et alternatif. |
C'est l'appareil de mesure idéal pour
l'électronicien de l'époque ! |
 |
| SIR |
3S.3 |
195x |

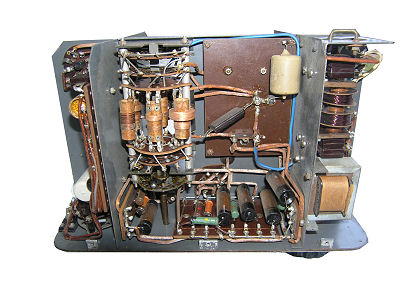

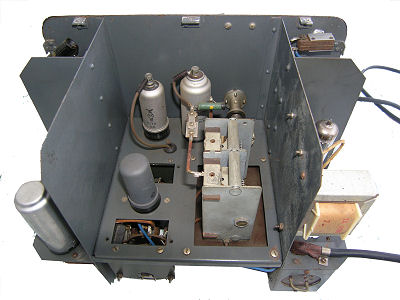

Générateur H.F. 3 OC, PO, GO et OL.
Nombre de lampes : 5.
PY82/19Y3,
6J7V,
6J7MG,
6V3,
6C5V.
Gammes d'ondes : 6.
Alimentation : alternatif 110-130-220 V.
Matière : Acier et aluminium.
Remarque :
Cet appareil de mesure acheté en vide-grenier avait le cordon
d'alimentation secteur complètement pourri ainsi qu'un faux
contact sur le bouton marche arrêt. Le câble secteur remplacé
par un modèle avec terre n'a pu être connecté à celle-ci car le
disjoncteur déclenchait. Cet appareil a été modifié probablement
dans les années 60/70 au niveau de l'alimentation :
transformateur d'entrée, valve et condensateurs ont été
remplacés.
Aujourd'hui, cet appareil fonctionne parfaitement. |
Permet de régler précisément les récepteurs
radio. |
 |
| Metrix |
462C |
1962 ? |
Multimètre analogique pour électronicien.
Remarque :
Cet appareil de mesure acheté en vide-grenier était complètement
brûlé à l'intérieur. Après remplacement de quelques diodes et
reconstruction des pistes fondues, il est "reparti".

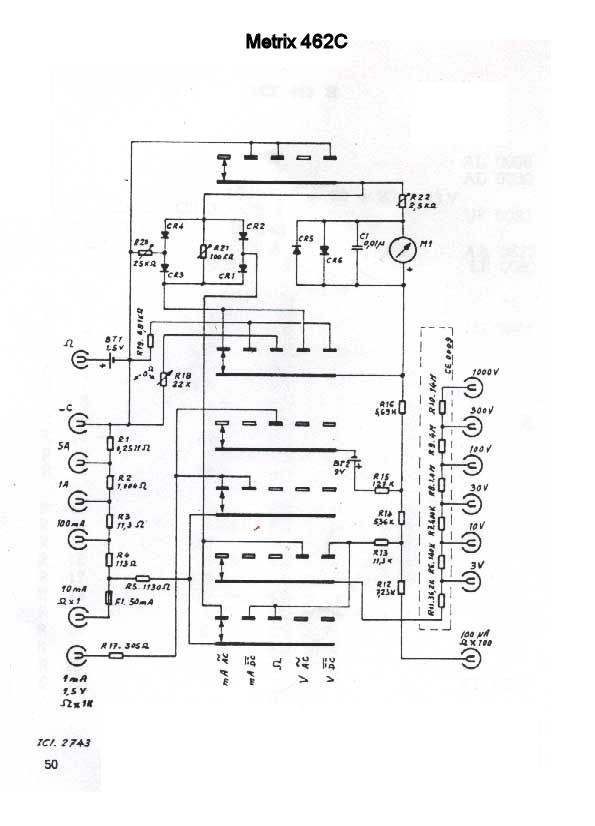

Schéma :
Metrix_462_C |
Le multimètre pour électroniciens par excellence. |
 |
| Djinn |
Telik 300 |
19?? |

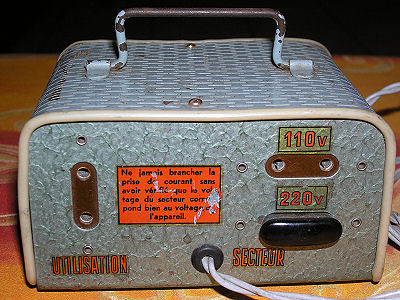

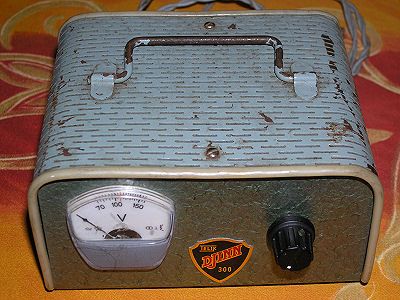

Transformateur d'isolement.
Tensions d'entrée :220V ou 110V.
Tensions de sortie : de 110V à
165V.
Idéal pour tester en douceur les appareils. |
Permet d'éviter les châtaignes avec le secteur
sur les postes tous courants et évite de faire disjoncter avec
l'oscilloscope 110V... |
 |
