Marque Modèle Année Spécifications Particularités Photo
Sparton Bluebird 1936 Poste à transistor, réplique d'un poste à 5 lampes :
2x78, 75, 43 et 25Z5.
Type : Superhétérodyne.
Matière : Bois et miroir.
Gammes d'ondes : 2.
PO, OC.

Schéma : Sparton_Bluebird

C'est une réplique assez réussie de l'original.
Seuls les pieds sont noirs et le cadran un peu différent sur l'original...

valeur approximative de l'authentique : 8.000€


La réplique




L'original

Clarville Super
5 lampes
1937 Nombre lampes : 5
AK2, AF3, ABC1, AL1, AZ1.
Type : Superhétérodyne.
Matière : Bois.
Gammes d'ondes : 4.
GO, PO, OC, BE.

Remarque : appareil, trouvé chez un brocanteur,  était en assez bon état général excepté le haut-parleur absent.



Non réparé pour le moment, je cherche le haut-parleur à excitation.

Schéma : Clarville_Super_5

Ebénisterie très classique, typique des années d'avant-guerre ce poste est néanmoins un modèle superhétérodyne équipé de 5 lampes.
Sonora SR8 1937 Nombre de lampes : 4.
6A7 ou 6A8G, 6B7 ou 6B7G, 42 ou 6F6G, 80 ou 80G.
Type : Superhétérodyne.
Fréquence Intermédiaire : 468 kHz.
Gammes d'ondes : 3.
GO, PO, OC.
Alimentation :
110, 127, 220 et 240 V alternatif.
Matière : Bakélite. Pieds chromés.

Remarque : cet appareil, trouvé par hasard dans un panier d'osier chez un brocanteur, était dans un état lamentable. Poussière et fientes d'oiseaux le recouvraient. Mais je préfère mille fois trouver des appareils dans le jus que s'ils ont fait l'objet de maladresses lors du nettoyage et souvent de l'allumage par leur ancien propriétaire...



Non réparé pour le moment.

Schéma : Sonoa SR8

Très "design" cet appareil à la forme "Arc de Triomphe" !

C'est un modèle très avant-garde pour une radio datée de 1937.

Philips 470 A / 29 1938 Nombre de lampes : 4.
EK2, EF9, EBL1, AZ1.
Type :
Superhétérodyne.
Fréquence Intermédiaire : 128 kHz.
Gammes d'ondes : 3
GO, PO, OC.
Alimentation : alternatif.

Fonctionne encore très bien après le remplacement du filtrage d'entrée.

Schéma : Philips 470 A / 29.

Magnifique poste "Art Déco" de la fin des années 30 en bakélite.

J'adore ce cadran tout rond et doré.



Ondia 5546 1946 Nombre de lampes : 5
ECH3, ECF1, 1883, EBL1, EM4.
Gammes d'ondes : 4
GO, PO, OC 1, OC2.
Matière : Bois.



Non réparé pour le moment.

Schéma : Recherché


Philips BX 760 X 1947 Nombre de lampes : 8
EF22, ECH21, EF22, ECH21, 2xEBL21, EM4, AZ4.
Type : Superhétérodyne.
Fréquence Intermédiaire : 452 kHz.
Gammes d'ondes : 5.
Alimentation : tous courants vibreur.

Pour le moment pas encore mis en service.

Schéma : Philips_BX_760_X.

Le cadran au dessus est du plus bel effet.

Châssis en 3 parties : une pour la Haute Fréquence, une pour l'alimentation et enfin une autre pour l'amplification du son.



Ducretet-Thomson L135 1952 Nombre de lampes : 6
ECH42, EAF42, EAF42, EL41, GZ41, EM34.
Type : Superhétérodyne.
Gammes d'ondes : 4.
GO, PO, OC, BE.
Alimentation : 110, 137, 150, 220, 240V alternatif.
Matière : Bakélite.


Remarque : appareil, trouvé chez un brocanteur, était en assez bon état général excepté la façade en plastique souple au dessus de l'afficheur qui était légèrement déformée, cassée et écaillée au niveau de la peinture dorée. Des débris noirs sont aussi tombés lors de la prise en charge... Finalement, il s'agissait d'un passe-fil servant à maintenir une ampoule d'éclairage du cadran. Les condensateurs électrochimiques étaient dilatés et les fils secteur et haut-parleur complètement pourris.



Schéma : L135
(merci à jcdudu)

Très ingénieux système de sélection de bande et affichage très clair des stations par "TUBO".
Clarville Melody 1953 Nombre de lampes : 6.
ECH81, EAF42, EAF41, EL84, EM34, EZ80.
Type : Superhétérodyne
Gammes d'ondes : 4.
PO, GO, OC, BE.
Alimentation :
110, 127, 220, 240V alternatif.
Matière : Bois.


Appareil trouvé sur un dépôt-vente. Le boss a eu la gentillesse de me prévenir de l'arrivée d'un lot de collectionneur. Mais seul cet appareil semblait être dans son état d'origine sans casse ni manque comme je les aimes...

Schéma : recherché.

Le cadre de réception est vraiment original. Il est constitué de 3 bobinages dont 2 côte à côte placés perpendiculairement au 3ème.


Philips BF 523 A 1953 Nombre de lampes : 6.
ECH42, EAF42, EBC41, EL41, AZ41, EM34.
Type : Superhétérodyne
(FI : 452 kHz).
Gammes d'ondes : 4.
GO, PO, OC, BE.
Alimentation : alternatif 110 à 240 V.
Matière : Bois. Cadre enjoliveur en plastique.

Remarque : Il avait très bon aspect mais le fil d'entraînement de l'aiguille et le bouton sélecteur de gamme étaient cassés.



Schéma : Philips BF523A
(merci à jcdudu)

La caractéristique principale de ce poste est son œil magique situé dans le logo Philips.

Bien que la caisse soit en bois, le cadran et le logo Philips "œil magique" sont en plastique, ce qui contraste beaucoup...

Evernice Opéra
FM 11
1954 Nombre de lampes. 11
2xECC81, 6BA6, ECH81, EF85, EABC80, EBF80, 2xEL84, GZ32 et œil magique.
Gammes d'ondes : 4.
FM, GO, PO, OC.
Clavier 6 touches.

Non réparé pour le moment.

Schéma : Recherché



Le poste F.M. le plus ancien que je possède et de surcroit pseudo-stéréo à 4 haut-parleurs...

Telefunken Caprice 1955 Nombre de lampes : 5.
12AJ8, 12BA6, 12AV6, 50B5, 3V4.
Type : Superhétérodyne
(FI : 455 kHz).
Gammes d'ondes : 4.
GO, PO, OC, BE.
Alimentation : alternatif 110V. "tous courants".
Matière : Plastique.
Très joli poste de chevet d'excellente qualité sonore.
Loewe-Opta Hellas 841W 1956 Nombre de lampes : 9
ECC85, ECH81, 2xEF89, EM80, EABC80, PCL81 et 2xEL84.
Gammes d'ondes : 4.
FM, GO, PO, OC.



Non réparé pour le moment.

Schéma : Hellas 841W
(trouvé sous l'appareil)

Ce qui se faisait de mieux en qualité et en puissance sonore sur le marché en 1956...

Une touche pour avoir le son "3D".

L'amplification des aigus est séparé des médiums et basses...

Une petite chaînette, en haut à gauche, permet d'éclairer la grille des haut-parleurs.

Le plus bel appareil de ma collection, tant par l'extérieur et le châssis que par le schéma de l'amplificateur push-pull à 2 EL84.





Philips B1F 61 A 1956 Nombre de lampes : 5
UCH42, UF41, UBC41, UL41, UY42.
Type : Superhétérodyne
(FI 455 kHz)
Gammes d'ondes : 4
GO, PO, OC et BE.
Alimentation : 110/250 V
alternatif
Matière : Résine plastique. Polystyrène 2 coquilles.

Remarque : ce poste m'a été offert par mon ami Stéphane.

Non réparé pour le moment.

Schéma : Recherché

Poste de chevet ayant la forme classique rencontrée à cette époque mais en format miniaturisé.

Philips B6F 77 A /02 1957 Nombre de lampes : 8.
ECH81, EF89, ECC85, EABC80, UL84, EL84, EM81, EZ81.
Type :
Superhétérodyne
(FI : 455 kHz).
Gammes d'ondes : 4.
OC - PO - GO - FM. clavier.
2 stations préréglées : Europe 1 et RTL.
Alimentation : 110, 127, 220 et 240 V alternatif.
Forme : Horizontal.
Matière : Bois.
Autres caractéristiques : bi-ampli.
Bracelets de tonalité.
Identique au Radiola RA 637A.

Remarque : ce poste m'a été donné (avec les schémas) par un ami collectionneur plutôt orienté vers les modèles de luxe de la marque SABA. Encore merci à toi Stéphane.


Non réparé pour le moment.

Schéma : Philips B6F77A/02

Non content d'être F.M. ce poste est équipé du bi-ampli, de 2 haut-parleurs (grave+aigu) et d'un réglage de tonalité individuel sur chaque haut-parleur.

Catalogue BiAmpli 1957

Philips B1F 03 A Philetta 1957 Nombre de lampes : 4
UCH81, UBF80, UCL82, UY85.
Type : Superhétérodyne
(FI : 455 kHz)
Gammes d'ondes : 2
GO et PO.
Alimentation : 110/220 V
alternatif
Matière : Résine plastique. Polystyrène.

Remarque : ce poste m'a été offert par mon ami Stéphane.

Non réparé pour le moment.

Schéma : Recherché

Poste de chevet à 4 lampes parmi les plus petits de sa catégorie.

On remarquera dans la dernière photo qu'il ne reste pas beaucoup de place, mais de toute façon tout y est, y compris le cadre en ferrite !



Oceanic Surcouf 1958 Nombre de lampes : 7.
EZ80, EF80, EBF80, EL84, EF85, ECH81, EM34
Type : Superhétérodyne
(FI : 455 kHz).

Gammes d'ondes : 4.
GO, PO, OC, BE
Alimentation : 110 à 245 V alternatif.
Matière : Bois.

Remarque : l'un des plus recherchés et des plus chers à la vente sur les sites d'enchères, bien que techniquement ce ne soit rien d'exceptionnel !
C'est incontestablement son style qui tape à l'œil, surtout en fonctionnement de nuit...

Schéma :
oceanic_surcouf_(1958)

Incontestablement le plus "fun" de ma collection !
Imperator Picador 1958 Nombre de lampes : 4.
EZ80, ECH81, EBF80, EL84.
Gammes d'ondes : 3.
GO, PO, OC.
Type :
Superhétérodyne.
Cadre : fixe.
Matière :
Bois.


Remarque : ce poste était une épave sans caisse avec toutes les lampes mélangées sur les supports. Un coup d'œil rapide sur le livre "Radio Tubes" m'a permis de les replacer et de changer le condensateur de filtrage. Le fil d'entraînement de l'aiguille a été remplacé aussi et l'ébénisterie inventée de toutes pièces puisqu'à l'époque je n'avais pas cet outil fabuleux qu'est Internet pour faire mes recherches. Le poste est moins beau qu'à son origine mais il fonctionne parfaitement...

Si quelqu'un possède la caisse seule ou avec le châssis détruit, je suis preneur... Merci.

patrick_belaire@hotmail.com

Schéma : Recherché

Parti d'un châssis d'Imperator Picador, à l'âge de 15 ans, j'ai construit de toutes pièces l'ébénisterie sans avoir de modèle...
La version "PERSO"


La version originale

Radiola RA468A 1958 Nombre de lampes : 5.
ECH81, EBF80, ECL82, EZ80, EM81.
Gammes d'ondes : 5.
GO, PO, OC, BE Dont chalutiers (touches OC+PO).
Type : Superhétérodyne.
Cadre : mobile.
Fréquence intermédiaire : 455 kHz.
Alimentation :
courant alternatif 110-127-220-240V.
Matière : Bakélite.
Identique au Philips B4F 70 A.

Remarque : ce poste acheté en brocante testé par le vendeur à ma demande, ronronnait fortement. Il a suffit de remplacer les 2 condensateurs électrochimiques de 50µF/350V (cachés dans les emballages rouges d'origine, à droite sur la photo) pour à nouveau l'entendre fort et clair. Une lampe d'éclairage du cadran 6,3V qui était coupée a été remplacée par une 7V qui donne la même luminosité. Après un décapage des dorures et de la bakélite au polish, l'appareil semble tout droit sorti du magasin !

Schéma : Radiola RA468A


Appareil équipé d'un cadre  ferrite, pour les gammes GO-PO, orientable et commandé par un bouton en façade.
Grammont 6026 1959 Nombre de lampes : 6.
ECH81
, 6BA6, 6AV6, EL84, 6BX4, EM85.
Gammes d'ondes : 4.
GO, PO, OC, BE.
Type :
Superhétérodyne.
Cadre : orientable.
Fréquence Intermédiaire : 455 kHz.
Alimentation : alternatif 110-125-145-220-245V.
Matière : Bois.



Schéma : Recherché

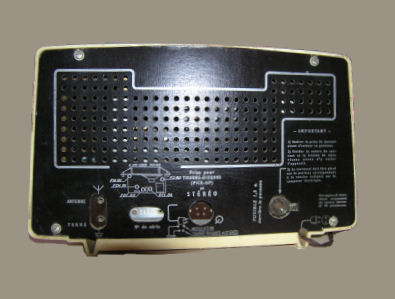

Atlantic 81A 1959 Nombre de lampes : 5.
ECH81, EBF80, ECL82, EZ80, EM81.
Gammes d'ondes : 4.
GO, PO, OC, BE.
Type :
Superhétérodyne.
Cadre : fixe.
Fréquence Intermédiaire : 455 kHz.
Alimentation : alternatif 110-220 V.
Matière : Plastique.



Remarque : ce poste acheté en brocante semblait en excellent état. Seul un bouton est manquant et l'œil magique était déclipsé, j'ai donc remédié à cela en fixant de la corde à piano derrière le tube EM81 avec deux vis.
Les classiques condensateurs d'alimentation ont été remplacés avant la mise en marche.



Schéma : Recherché mais forte ressemblance avec le Philips B3F, l'œil magique en plus.

Poste de petite taille en matière plastique.

Philips B3F01A/00 1960 Nombre de lampes : 4.
ECH81, EBF80, ECL82, EZ80 ou EZ81.
Gammes d'ondes : 4.
GO, PO, OC, BE.
Type : Superhétérodyne.
Cadre : fixe.
Fréquence Intermédiaire : 455 kHz.

Matière : Résine plastique.

Appareil poussiéreux mais en état électronique parfait (les condensateurs électrochimiques ne sont pas secs ou déformés). Le cadran est fendu à gauche et la peinture écaillée.



Schéma : Philips B3F01A
(merci à jcdudu)

Poste de chevet comme le modèle Atlantic ci-dessus, avec  lequel d'ailleurs il partage les mêmes lampes à l'exception de l'œil magique.

La particularité de cet appareil est le bouton séparé de réglage de la tonalité et l'absence d'œil magique.

C'est sans aucun doute un modèle  économique...



Philips B4X12A/01 1961 Nombre de lampes : 7.
ECC85, ECH81, EF85, EABC80, EL84, EM80, EZ80.

Gammes d'ondes :
4.
GO, PO, OC, FM.

Matière :
Bois.

Type : Superhétérodyne.

Schéma : B4X12A

Poste à réception FM avec un style résolument moderne !!!
